凸透鏡上的影像結構
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
定性了解凸透鏡的成像特點。
實驗原理
根據透過凸透鏡的三條特殊光線（經過透鏡中心，光徑方向不變；平行光軸光徑通過透鏡折射經過焦點；從焦點出發的光徑經過透鏡成平行于光軸的光徑）繪制折射后的影像。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
五線激光光源 |
1 |
|
|
2 |
光學實驗箱 |
凸透鏡玻璃磚 |
2 |
|
|
3 |
光學實驗箱 |
紅黑香蕉導線 |
2 |
|
|
4 |
光學實驗箱 |
繪圖套尺 |
1 |
|
|
5 |
|
移動式多功能電源 |
1 |
|
|
6 |
|
A4紙 |
|
自備 |

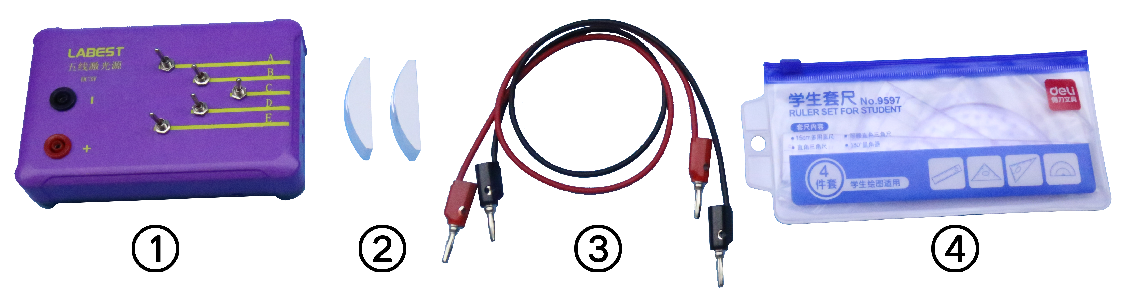

圖10.20-1
操作要點
移動五線激光光源過程中，透鏡的位置不能改變。
實驗步驟
1、在A4紙的中間畫兩條相互垂直的直線，交點標記為 M ，以此水平直線作為透鏡的主光軸。用尺子在豎直的直線上標記距離M 點3cm 的上下兩處位置。

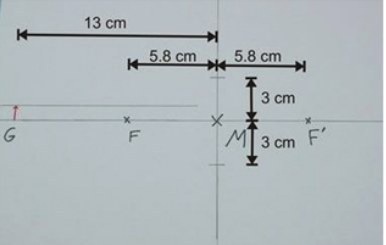

2、在水平直線上標出距M點5.8cm的點F和F′，在M點的左邊13cm處畫一長1cm的垂直箭頭，如下圖所示。
圖10.20-2
3、將兩個凸透鏡并放在如圖標記好的位置上，透鏡平的一端與垂線重合，透鏡有不透明的一面朝下，便于觀察光路。

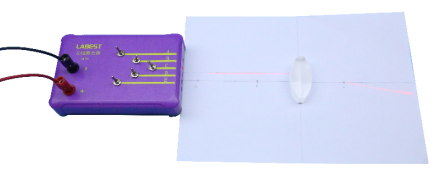

4、五線激光光源連接移動式多功能電源，將其放在透鏡的正前方，打開中間一條激光束的開關移動激光束，讓其平行于光軸，通過箭頭頂端，照射在透鏡上，觀察記錄穿過透鏡后的光路（圖10.20-3）
圖10.20-3
5、移動激光束，通過箭頭頂端，讓其穿過焦點F照射在透鏡上，觀察記錄穿過透鏡后的光路 （圖10.20-4）
圖10.20-4
6、移動激光束，通過箭頭頂端，讓其穿過中心交點M照射在透鏡上，觀察記錄穿過透鏡后的光路（圖10.20-5）
圖10.20-5
7、實驗結束，關閉電源。
實驗記錄
因?yàn)榧^的底部在光軸上，所以其關于垂線的對稱點就是箭頭底部的像，連接好穿過透鏡后的光路，它們交于一點，將這點與箭頭底部的像點連接，畫好箭頭，即是原箭頭的像。
|
|
箭頭G |
像B |
|
大小 |
|
|
|
在光軸的上下位置 |
|
|
|
距點M的距離 |
|
|
實驗結論
